| 加工定制：是 | 品牌：雄华 | 型号：XHST-30 |
| 测量范围：0-999.9S | 测量精度：0.1秒 | 外形尺寸：96X96/90X90mm |
| 显示方式：数码管显示 | 工作环境：-10～+55℃ |
一.特点
·智能型数字式LED数码管显示
·1-8路可编程任意组合、任意方式输出
·记忆保存（10年）
·面板式安装方式
·延时时间单位可（0.1s1s1min）多种方式
·电源电压： 220V AC 50/60Hz
·接点/晶体管输入控制
·100组程序/时间段控制
二.规格
型号 | XHST-30 |
输出接点数 | 8点（AC250V2A） |
电源电压 | 220V AC 50/60Hz |
外形/开孔尺寸 | 96X96/90X90 |
消耗功率 |
|
输入信号 | 开关接点 |
记忆保存 | 10年以上 |
环境温度 | -10～+55℃ |
抗干扰 | 模拟干扰器产生的±2000V方波信号（脉宽：1us） |
时间控制精度 | ±1% |
重量 | 500g |
三.机种构成及规格

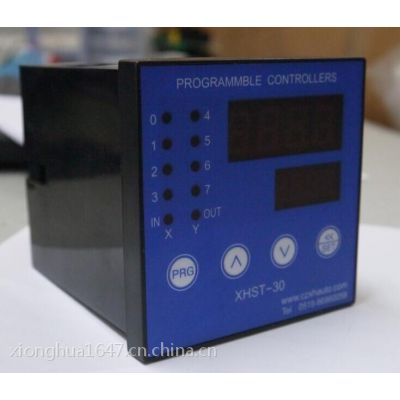

1、面板布置
(1)、显示框（四位数字）：上面四位显示功能代码，下面四位显示步进时间、步进输出。
(2)、0—7 指示灯：输出指示,有输出时指示灯亮
(3)、PRG键：连续按三秒：进入或退出编程模式。快速按键：切换功能码(点动按键：轮换选择“步进时间”或“步进输出控制”
(4)、∧和∨键、增/减键：按一次，相应功能码或数据增/减“1”若按下不放，则连续增/减。
(5)、《/SET键：移位/设定键。连续按1.5秒:输入数据确认,或保存数据设定。
快速按键：移位设定数据位连续按1.5秒:输入数据确认或退出数据设定。
点动按键：移位设定数据位，
2、端子功能
（1）COM输入公共端
（2）X0、X1、X3、X4 4路开关信号输入（按用户要求定义功能）
（3）COM0、Y0-Y7，8路开关量输出点（继电器输出/2A）
（4）L、N：交流电源220V，50Hz输入端。
四.编程功能设定及步骤
功能：
1. PRG键：（1）长按，直到上面一行的数字***一位在闪动，表示进入编程。
（2）短暂按，可以将上面一行功能切换，如从“dXXX”到“tXXX”
***闪动的数字表示可以修改
（3）设置完成后，长按，退出设置。
2. 上下键：可以修改数字的大小，上键是增加，下键是减少，按一次变化一次。
3. SET键：（1）数字修改时移位，想要修改不是闪动的数字时，按SET键移位，按一次，
移动一位。
（2）上面一行修改成功后，需要修改下面一行，长按SET键，直到下面一行数字***一位在闪动，此时可以修改下面一行。
（3）每次两行数字都修改好后，都要长按SET键，保存，直到看到上面一行***一位在闪动。
步骤：
1、 PRG键：开始设置参数时，长按，直到上面一行的数字***一位在闪动。
(“dXXX”或者“tXXX”，如先设定“tXXX”)
2、 SET键：确定上面的功能代码后，长按SET键，切换到下面一行，开始设置相对应的“步进时间”（上面一行显示txxx时）或者“步进输出”（上面一行显示dxxx时）
3、 上下键：可以修改数字的大小，上键是增加，下键是减少，按一次变化一次。设定好参数txxx对应的步进时间
4、SET键：在上、下两行设定好后，长按SET键保存，直到上面一行的数字再闪动
5、PRG键：在***个txxx参数的上下两行设定完后，短暂按PRG，可以将上面一行功能切换，从“tXXX”切换到“dXXX”
6、SET键：切换到“dXXX”后，长按SET键进入到下一行，设定“dXXX”对应的“步进输出”。（这个参数设定请参照“步进输出设定对照表”）
7、SET键：在上、下两行设定好后，长按SET键保存，直到上面一行的数字再闪动
8、再修改另一个txxx的参数，逐次完成每个动作的设定
9、设定完毕，长按PRG键，退出编程
