| 品牌：雄华 | 型号：GLQ-39 | 原理：吸附法 |
| 用途：固液分离 | 样式：筒式 | 性能：高效过滤 |
| 适用对象：水 | 适用范围：水处理 |
一、 功能说明

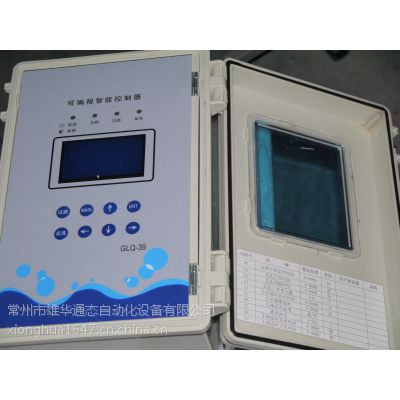

本控制器是根据过滤器工艺的特点专门设计，采用中文液晶显示器，控制一台主阀（交流220伏电动阀）和可最多八路直流24V电磁阀(特殊电压请预先告知)。
1、外部输入（无源接点）信号
COM：公共端 X0:压差信号输入
2、输出控制:（1#-8#是直流24伏电磁阀，9#主阀是交流220伏电动阀）
1#阀/V-:1#电磁阀；2#阀/V-：2#电磁阀；3#阀/V-：3#电磁阀；4#阀/V-：4#电磁阀；
5#阀/V-:5#电磁阀；6#阀/V-: 6#电磁阀；7#阀/V-: 7#电磁阀；8#阀/V-: 8#电磁阀。
9#主阀控制： 开阀端、关阀端和公共端。
3、通讯:
A+/B-： RS485 MODBUS-RTU通讯
4、送外部无源开关信号：
COM1:公共端1；RUN: 过滤状态信号；REV：反冲洗状态信号 FA: 故障信号。
5、面板按键功能：
过滤键：按此键控制器进入过滤状态；
反洗键：按此键控制器进入反洗键（按已设置的程序运行）；
MAIN键：按此键进入和退出主菜单；
ENT键： 确认键（在选择参数后按此键保存参数）；
箭头键：左、右、上、下四个方向键，在设置程序中可以选择参数。
