| 加工定制：是 | 型号：CLO2-K1 | 品牌：雄华 |
| 设备名称：二氧化氯发生装置 | 规格：台 |
应用：
主要用于供水系统消毒设备、自来水消毒、医院废水消毒、电厂循环水消毒等各类化学法二氧化氯发生器控制。安装方便，外形美观，功能齐全是化学法二氧化氯发生器***专用控制器。
一、仪器的主要特点：
■ 此仪器适合控制学法二氧化氯发生器.
■ 输入温度探头型号为PT100(测量控制范围在0-100℃之间，分辨率0.1℃)。
■ 有盐酸、氯酸钠、加热区、压力表等四路接点输入(如有任何一接点断开，设备停机报警,关闭原料计量泵电源、关闭总进水阀,并显示故障号码，同时报警接点闭合)。
■ 自带24V 传感器辅助电源，提供驱动电流24V/100mA, 可直接供给余氯探头。
■ 控制器具有手动自动切换功能：手动时单独控制到每一个控制点；自动时根据设定参
数自动运行。
■ 具备关机时先停原料泵，延时停水功能。
■ 盐酸泵、氯酸钠泵、备用（搅拌电机）控制为继电器控制220V/1A;电加热为无
触点固态继电器控制220V/6A（加热工作次数多启停频繁）。
■ 断电记忆参数，记忆断电前工作状态，电源恢复后自动恢复断电前工作状态。
二氧化氯发生器工艺流程图

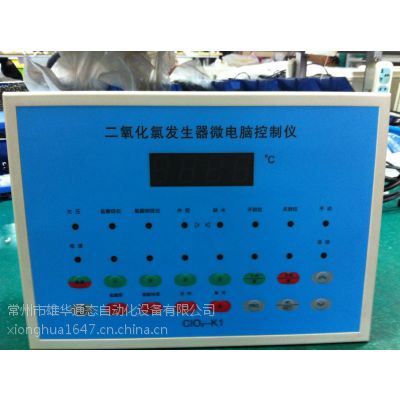

[电源]键：控制整个控制仪电源。
[手动/自动]键：可切换控制系统工作方式。
手动时：计量泵、备用（搅拌电机）、加热、电动阀分别对应的手动[开][关]控制相应的动
作，每个动作对应相应指示灯，灯亮表示正在工作，熄灭则停止。
自动时：所有手动开关不起作用，相应的指示灯指示当前该控制点工作状态。
盐酸泵[开]、[关]键：在手动工作方式时有效。
氯酸钠泵[开]、[关]键：在手动工作方式时有效。
加热[开]、[关]键：在手动工作方式时有效。
备用[开]、[关]键：在手动工作方式时有效。
[开阀/停] 键：在手动工作方式时有效。
[关阀/停] 键：在手动工作方式时有效。
[PRG] 键：进入和退出参数设置时有效。
[《/SET] 键：具有设置参数时确认设定值和数字移位功能。
[︽] 键：向上翻。
[︾] 键：向下翻。
(报警时：有蜂鸣声音、同时显示报警故障代码)
