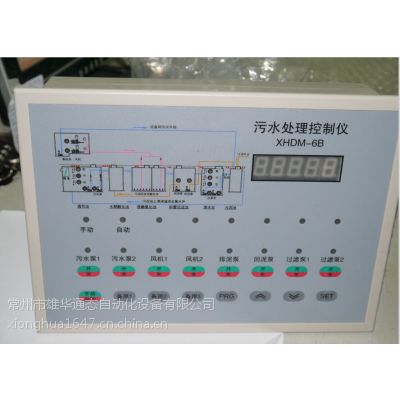

地埋式污水处理控制器说明书

XHDM-6B

  一、特点：

n 主要针对地埋式污水处理设备而设计。

n 使用单片机芯片为核心制造的控制器，外观大气、显示直观、功能强、操作简单。

在现场无需专门的软件知识就可以直接修改参数，以适应现场的不同工作要求。能使

整个控制系统电路简化、元器件最少和可靠运行。

n 根据调节池中高、中、低液位传感器信号智能控制两台污水泵（一用一备），沉淀池中回

 泥泵和排泥泵，风机房里两台风机（一用一备），清水池中根据高中低液位信号控制两台过滤泵（一用一备）

n 具有水泵自动除锈功能。

n 控制器面板带有手动、自动切换，手动状态下，可以直接在面板上操作开关

n 控制器带有自动运行信号，当自动运行信号接通时，设备进入控制器的控制状态，当自动运行信号断开时，设备进入外部控制状态

n 风机、水泵的轮流工作时间可调。

n 记忆保存时间长达10年。

  二、功能：

1. 1. 污水提升泵2台：污水提升泵设置在调节池内，调节池内设置低水位液位浮球和高水位液位浮球，当调节池内的水位超过中水位时启动1台污水提升泵，当正常工作的污水提升泵发生故障时自动切换到另一台污水泵工作。当调节池水位超过高水位时同时启动2台污水提升泵。调节池内的水位降到低水位时则污水泵不能启动。要求污水提升泵自动工作时可以设定工作泵的工作时间，当工作泵连续运行满工作时间时自动切换到另一台泵做工作泵，此泵则作为备用泵使用（一般为24小时）。污水池内长时间没有水时，污水泵不工作，为了防止水泵长时间不工作锈掉，需要设定防锈延时时间、工作时间。

2. 2. 排泥泵1台：排泥泵设置在二沉池内，间隔时间控制，即每隔3天工作15分钟，时间可以设置。排泥泵的作用是将二沉池内的淤泥外排至污泥池，污泥池内的污泥沉淀后由吸粪车运走。排泥泵工作时污泥回流泵则不能工作。

3. 3. 污泥回流泵1台：污泥回流泵排泥泵设置在二沉池内，间隔时间控制，即每隔3天工作15分钟，时间可以设置。污泥回流泵的作用是将二沉池内带有活性的污泥打到水解酸化池内，使水解酸化池内的活性污泥保持一定的浓度。

4. 4. 曝气风机2台：曝气风机设置在设备间内，一用一备，正常风机24小时连续工作，当工作风机发生故障时备用风机工作。2台风机轮流工作时间可以设置。（一般为24小时）

5. 5. 过滤泵2台：过滤泵设置在清水池内，控制要求与污水提升泵相同。过滤泵的作用是将清水池内的水提升至过滤罐进行进一步的过滤处理。

1.  操作键：

                 [手动/自动]键   自动/手动切换键；

                 手动：可以分别开启、关闭各个设备。

                 自动：按照设定的程序运行

                 [PRG] 键：连续按3秒，进入或退出参数设置状态。

[SET]键：连续按2秒：进入或保存退出数据设定。

点动按键： 移位设定数据位，

[︽] 键 [︾] 键：增/减键。按一次，相应功能码或数据增/减“1”若按下不放，则连续增/减。

2. 显示灯：

            1、工艺图中指示灯，指示设备运行实际状态。

            2、上排8个指示灯：手动、自动和5个备用指示灯

            3、下排8个指示灯：对应设备的工作/停止状态。常亮时表示正常工作，闪烁表示故障，不亮说明停止

外形尺寸和开孔尺寸：

本控制仪为全密封ABS塑料外壳，面板式嵌入式安装

外型尺寸为288*208*150（深度），

开孔尺寸为265*187
