智能给排水控制器

    XHPS-22P

一、特点

        XHPS-22P是为给排水控制而专门设计的控制器，该控制器体积小、显示直观、

      功能强、操作简单。在现场无需专门的软件操作人员就可以直接修改参数，以适应现

      场的不同工作要求。

·有五个输入点：高、中、低液位和两个故障信号；

    ·有四个输出点：控制水泵运行和输出运行信号，继电器触点带负载能力为250V2A；

     ·程序具有自动除锈功能；水泵的轮流工作时间可调；故障自动切换；液位信号延时等功能，是普通电路做的控制箱没有的功能

  ·记忆保存时间长达10年；

  ·液位检测采用低压电采样，避免强电信号对液位开关触点的氧化作用，有效延长浮球使用寿命，有效***设备整体的可靠性。

可以控制2台泵、有报警输出 可以选择通讯口

二、功能

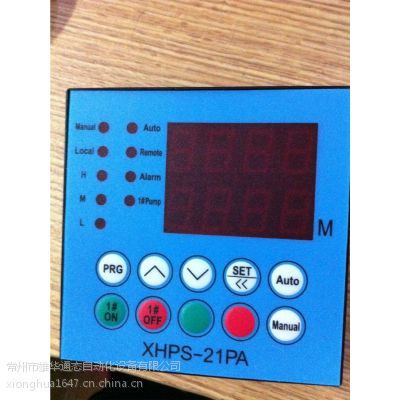

1、面板布置（见面板图）

a、数码显示    上面窗口:正常工作时显示内部定时器代码；编程状态时最左边一位是符号位，中间两位是代码位，右边一位是时间单位代码（0-表示0.1秒，1-表示秒，2-表示分）。

                              下面窗口:显示运行的时间；编程时显示参数值。

b、指示灯： 高、中、低        指示液位高、中、低状态。

            手动、自动        指示当前的工作模式。

            报警              指示当前运行中的水泵或液位传感器故障指示。

            1#运行/故障       指示当前1#水泵在运行或故障

            2#运行/故障       指示当前2#水泵在运行或故障

c、[PRG]键：  用于进入或退出编程模式；

                              连续按三秒则进入或退出编程模式。

d、[∧]和[∨]键（增和减键）： 按一次相应功能码或数据增/减“1”。

e、[SET/《] 键：  在编程时作移位/确认键；点动按键则移动数据位；连续按1.5秒则

                              确认输入的数据。

f、[自动] 键                  点击该键就进入自动控制模式。

   [手动] 键：                点击该键就进入手动控制模式。

g、1#开/关：                  在手动控制模式时可直接开或关1#水泵；

F、2#开/关：                  在手动控制模式时可直接开或关2#水泵

可应用于：

集水井、稳压供水、污水集中处理、 液位控制。

与20P 差别是 有超高液位输入  有报警输出，

如您需要超高液位输入 和报警输出的话 请选择这个型号















=
