一、功能说明

1、 液晶面板显示工作状态。开机5秒显示公司名称 联系电话

2、 在面板上可以设定各项参数，操作设备。

3、 通过脱气补水切换阀、脱气补水电磁阀完成真空脱气功能，通过补水电磁阀、泄压电磁阀、排水电磁阀、称重变送器(液位变送器)完成定压补水功能，两台水泵可选择工作方式。

4、 设有手动、自动、远控3种工作方式

5、 控制器设有故障信号输入、输出等多种信号供用户选择使用。

6、 带有485通讯接口，采用MODBUS标准通讯协议，可实现远程通讯功能。

7、 内设定时停机功能，需输入密码解除。

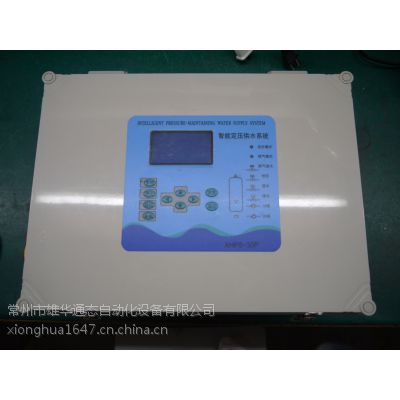

面板布置图介绍

1、 面板设有设备运行指示灯。

2、 液晶面板内显示当前工作状态，设定参数

3、 手动模式：可以在面板上直接操作“电磁阀”和“水泵”等设备开和关。自动模式：可以按照设定参数值自动运行或远地控制设备开和关。停止模式时设备停止工作。

4、 “参数”键：进入参数设定画面，通过四个方向键完成参数修改。

5、 “设定”键：进入设定参数界面，设定完成后保存参数设定。

6、 “退出”键：退出参数修改。

功能说明

(1)控制对象

控制设备：两台水泵（或一台水泵）、四个电磁阀，一个电动阀。

输入信号：一个压力传感器（压差开关）、一个液位传感器（称重传感器）或者液位开关。

两台水泵可实现一台使用，一台备用，或者两台同时使用。

液位传感器（称重传感器显示定压罐里水含量），压力传感器显示压力大小。

四个电磁阀分别为 ①排水电磁阀 ②补水电磁阀 ③泄压电磁阀④脱气补水电磁阀。

（2）控制模式

整个控制分为四种模式： ①定压补水模式

                       ②真空脱气模式

                       ③定压补水+真空脱气模式

                       ④定压补水+排气模式

定压补水+排气模式：①排气模式就是代替真空脱气的功能

                    排气工作时间段3组，即真空脱气的时间段

                   ②排气时当管网压力低于下限压力，停止排气，再进入定压补水状态，完成后，切换至排气状态

(3)工作方式

定压补水工艺

1）补水阀，液位低开中停

2）排水阀，液位高开中停

3）水泵，（液位中开低停）保护水位停止，压力低开中停

4)超高泄压阀在超高限位时打开，中限位是关闭

5)补水阀与水泵同时打开，补水阀在水泵定时应补到中水位停

6)水泵应在低于低位停，高于中位开

排气工艺（先将压力升到高压力）

1） 水泵，压力高停中开，保护水位停止

2） 泄压阀，压力高开中停

3） 补水阀，液位低开中停

4） 排水阀，液位高开中停

排气模式下，可以选择泄压阀跟水泵联动。联动时水泵开，泄压阀跟着开
