| 品牌：雄华 | 型号：PL-PS16S(T) | 原理：高效反冲洗 |
| 用途：固液分离 | 样式：盘式 | 性能：高效过滤 |
| 适用对象：水 | 适用对象性质：其他 | 滤料类型：石英砂 |
| 过滤器类型：盘式 | 主体材质：塑料 | 适用范围：化工、 水处理、 其他 |
| 规格：台 |

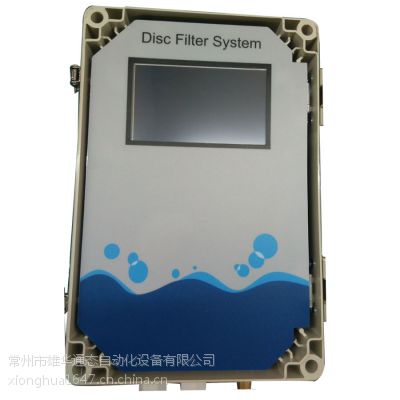

一、控制器说明
1、具有16路电磁阀控制（其中8路扩展板），一路电动阀或、液动阀控制；工作时具有过滤、反洗、故障信号无源输出（扩展板）
2、具有两路压力信号输入（0.5-4.5V），检测进出水的压力，并且计算压差值
3、输入具有远程启停，压差开关启动信号以及过滤暂停计时（扩展板）
4、5寸触摸屏实时显示当前状态，中英文双语界面任意切换
二、参数功能表
1、参数表
参数 | 备注 | 所属页面 |
叠片反洗单元数量 | 0-18 （注：叠片和砂滤的数量为18） | 设置-设备参数 |
砂滤单元数量 | 0-18 （注：叠片和砂滤的数量为18） | |
设备类型 | 内源或者外源 | |
反洗启动模式 | 压差、定时和高压启动选项 | |
出口阀门选择 | 出口阀的方式可选择为电动阀或者电磁阀（内源有效） | |
出口阀工作方式 | 间隔工作或者连续工作（内源有效） | |
过滤工作时间 | 0-9999 （单位;秒） | 设置-时间参数 |
单元反洗时间 | 0-9999 （单位;秒） | |
反洗预置时间 | 0-9999 （单位;秒） | |
反洗复位时间 | 0-9999 （单位;秒） | |
单元间隔时间 | 0-9999 （单位;秒） | |
压差延时时间 | 0-9999 （单位;秒） | |
出口阀动作周期 | 0-9999 （单位;秒） | |
压差报警延时 | 0-9999 （单位;秒） | |
压差启动反洗 | 0-99.99（单位：bar） | 设置-压力参数 |
进水超压反洗 | 0-99.99（单位：bar） | |
进水超压报警 | 0-99.99（单位：bar） | |
进水低压报警 | 0-99.99（单位：bar） | |
出口阀门上压 | 0-99.99（单位：bar） | |
出口阀门下压 | 0-99.99（单位：bar） | |
出口低压报警 | 0-99.99（单位：bar） | |
通讯地址 | ModBus通讯地址设定 | 设置-***选项-通讯地址 |
控制方式 | 远程或者本地 | 设置-***选项-控制方式 |
三、控制流程
1、 内源反冲洗控制程序功能：
过虑工作状态时打开出水口阀门，关闭所有反冲洗电磁阀。当压差达到压差延时设定值时打开1＃过滤头的反冲洗阀门，同时阀门预置时间计时，时间到开始关闭出水口阀门，当出水口压力达到上限（反冲洗压力）或关阀时间超过阀门动作周期停止关阀，反冲洗时间开始计时，反冲洗时间到，关闭反冲洗电磁阀，阀门复位时间计时，阀门复位时间到开始打开出水口阀门，达到压力下限或阀门动作周期时间到停止开阀，1＃过滤头反冲洗完成。单元间隔时间计时，时间到开始2＃过滤头反冲过程。。。。。。当反冲头数量超过反冲洗单元数量时程序进入过滤工作状态。
当压差信号保持时间超过压差报警延时设定值时报警，同时显示故障
2、 外源反冲洗控制程序功能：
过虑工作状态时，关闭所有反冲洗电磁阀。当压差达到压差延时设定值时同时打开1＃过滤头的反冲洗阀门和外部阀门（外源冲洗水阀门），同时阀门预置时间计时，计时时间到反冲洗时间开始计时，反冲洗时间到，关闭1＃过滤头的反冲洗阀门和外部阀门（外源冲洗水阀门），阀门复位时间计时，时间到单元间隔时间计时，时间到开始2＃过滤头反冲过程。。。。。。。当反冲头数量超过反冲洗单元数量时程序进入过滤工作状态。
当压差信号保持时间超过压差报警延时设定值时报警，同时显示故障程序继续运行,
压差报警延时设定值=0功能取消.
当内源反洗工作时,在阀门动作周期时间到后仍然没有达到反冲上限压力时显示故障, 程序继续运行,
