| 品牌：雄华 | 型号：XHPS-30TPA | 别名：定压补水控制器 |
| 材质：塑料 | 用途：暖通机组定压补水 | 规格：台式 |
1. 触摸屏面板显示工作状态。
2. 在屏幕上可以设定各项参数，操作设备。
4. 通过脱气补水切换阀、脱气补水电磁阀完成真空脱气功能，通过补水电磁阀、泄压电磁阀、排水电磁阀、称重变送器(液位变送器)完成定压补水功能，两台水泵可选择工作方式。
5. 设有手动、自动、远控3种工作方式
6. 控制器设有故障信号输入、输出等多种信号供用户选择使用。
7. 带有485通讯接口，采用MODBUS标准通讯协议，可实现远程通讯功能。
8. 内设定时停机功能，需输入密码解除。

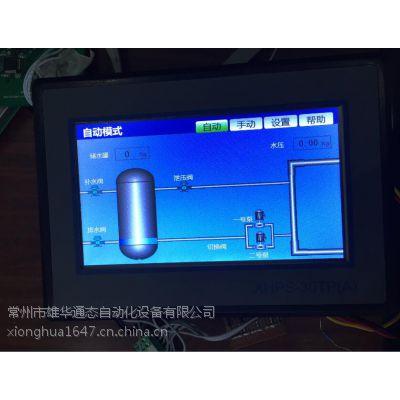

1.面板设有显示触摸屏。
2.屏内运行的状态和管网压力显示
3.手动模式：可以在面板上直接操作“电磁阀”和“水泵”等设备开和关。自动模式：可以按照设定参数值自动运行或远地控制设备开和关。
4.“设置”键：进入参数设定画面，完成参数修改与保存。
厂家设置登录界面
设置界面的左上角设置模式的字体处点击弹出登录界面，输入厂家设置密码即可进入厂家设置
激活界面
设置界面的左上角设置模式的字体处点击弹出登录界面，输入密码123456即可进入激活状态界面，点击激活状态进入激活栏，输入激活密码即可激活
控制设备：两台水泵（或一台水泵）、四个电磁阀，一个电动阀。
输入信号：一个压力传感器、一个液位传感器（称重传感器）。
两台水泵可实现一台使用，一台备用，或者两台同时使用。
液位传感器（称重传感器显示定压罐里水含量），压力传感器显示压力大小。
四个电磁阀分别为①排水电磁阀 ②补水电磁阀③泄压电磁阀④脱气补水电磁阀
一、液位控制
当液位达到A点（如左图）时①补水电磁阀开启，水位上升，达到B点时补水电磁阀关闭，水位达到C点时③排水电磁阀开启，水位下降至B点时排水电磁阀关闭。
二、压力控制
压力传感器测得系统压力为一定范围内（如左图），即D-E范围，水泵不开启，当压力低于D点时，水泵启动，压力达到E点时水泵停止。当水压达到F点时②泄压电磁阀打开泄压，压力降至E点时泄压电磁阀关闭。
